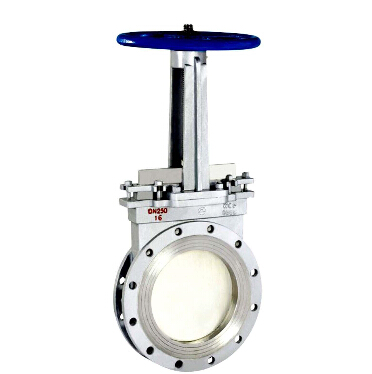

刀闸阀产品说:
——又称刀门闸阀,刀型浆液阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质,闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,不易堆积杂物,价格较低。
PZ43H刀闸阀密封原理:
刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性本类阀门在管道中一般应当水平安装。
PZ43H刀型闸阀驱动方式:
手动,电动,气动,液动,伞齿轮,电液动和气液动等驱动方式。刀型闸阀外形:明杆,暗杆两种。刀型闸阀材质:铸铁、铸钢、碳钢、不锈钢、衬氟等。刀型闸阀密封:硬密封,软密封,单面密封,双面密封等多种材质密封。
PZ43H刀闸阀特点:
1可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物;
2具备关断或关断+节流的双重使用功能;
3超短结构长度,节省材料,减轻管路系统整体重量;
4占用有效空间小,能有效支持管道的强度,减少管道振动;
5三角形的支架节省原材料,保证需要的力学性能;
6阀体上的导向块使闸板正确运动。挤压快保证闸板有效密封;
7适合在不同排布管道上任意角度安装。
性能
1.用于近远程控制,还可以按照用户的要求实现远程位置显示及远程集控。
2.重量轻:本体采用碳钢制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。
3. 使用该阀门能提高输送管路系统的关闭密封性能,最大限度地杜绝泄漏,对提高生产效率,保护环境将起到积极的推进作用。
4.密封面采用高耐磨,耐腐蚀陶瓷材料,采用镶嵌技术,耐腐蚀性高,耐磨性好,从而使得阀门寿命长,性价比较普通阀门提高10倍。

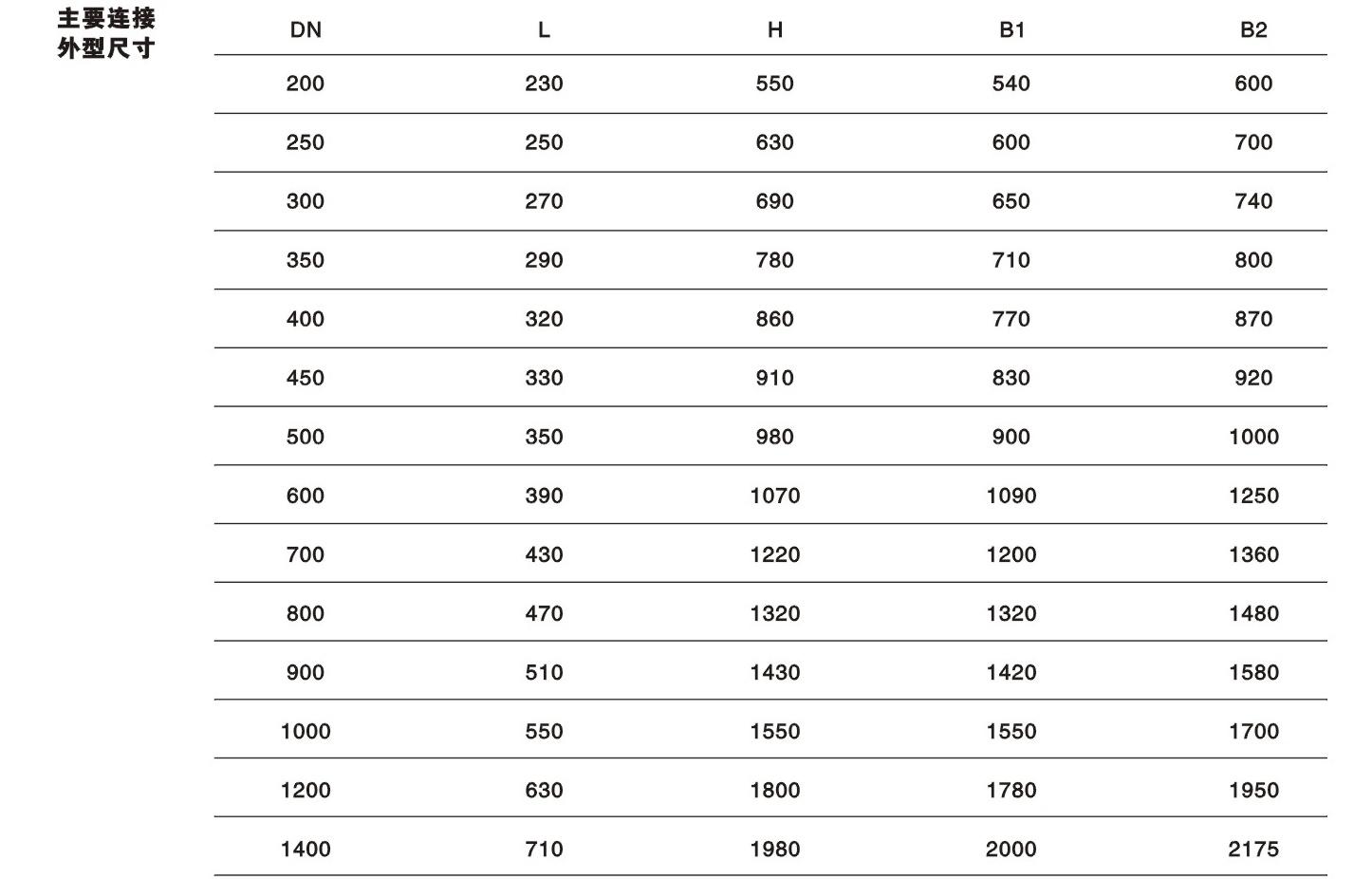

对夹刀闸阀主要的规格尺
-
