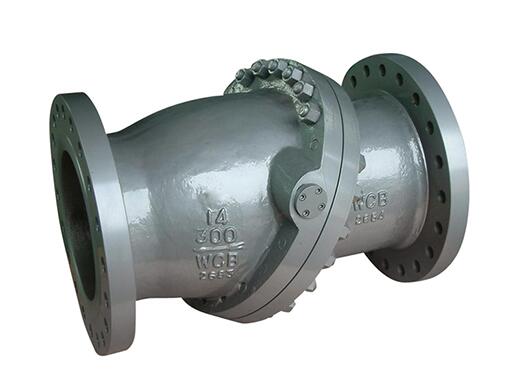

斜盘式止回阀
- 型 号：PXH44H
- 类 别：斜盘式止回阀
- 价 格：￥面议
- 产 地：温州
斜盘式无撞击止回阀是将我公司多年的阀门生产技术结合国外先进产品设计开发的一种新型止回阀，其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。
永嘉县七方高中压阀门有限公司0577-67953880， PXH44H斜盘式止回阀其主要优点是克服旋启式止回阀、升降式止回阀在工况下产生的撞击、水击现象，实现无撞击操作。斜盘式止回阀，是对传统旋启止回阀的一种改变，因为其阀轴不在顶端，而是在中心考上一点的位置，而且这个阀轴的位置应该是按设计所允许的不同压降来设计的。其主要优点是克服旋启式止回阀、升降式止回阀在工况下产生的撞击、水击现象，实现无撞击操作。 斜盘式止回阀PXH44H 结构特点：双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。 微弹性金属阀座，密封性能好。 蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。 斜盘式结构使流体通道呈流线型，流阻小，有节能效果。 止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。 斜盘式止回阀设计规范： 产品设计按：ASME B16.34 结构长度按：ASME B16.10 法兰尺寸按：ASME B16.5 GB HG SH 检验和试验按：API 598 压力等级：Class 150、300、600、900、1500 PN 2.0 、5.0、10.0 MPa 用于清净介质，不宜用于含有固体颗粒和粘度较大的介质 主要零件参数： 代 码 阀 体 阀 瓣 密 封 座 P CF8 CF8+STL 0Cr19Ni9 PTFE R CF8M CF8M+STL 0Cr17Ni12Mo2 K CF3 CF3+STL 00Cr19Ni11 J CF3M CF3M+STL 00Cr17Ni14Mo2 E CN7M CN7M+STL 20号合金 C WCB WCB+13Cr 0Cr19Ni9 D LCB CF8+STL 0Cr19Ni9 主要性能特点比较： 性 能 旋启式止回阀 斜盘式无撞击止回阀 关闭力 大 小（是前者的约1/5～1/8） 撞击力 大 无 密封性 按API 598允许泄漏 可实现零泄漏 流 阻 大（流阻系数 ξ=1.3～2.5） 小（流阻系数 ξ=0.18～0.6） 流通能力 小(流量系数 Cv=76) 大(流量系数 Cv=154～333) 重 量 较大 较小（是前者的约80%）
主要零件材料
|
代 码 |
阀 体 |
阀 瓣 |
密 封 座 |
|
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
|
R |
CF8M |
CF8M+STL |
0Cr17Ni12Mo2 |
|
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
|
E |
CN7M |
CN7M+STL |
20号合金 |
|
|
C |
WCB |
WCB+13Cr |
0Cr19Ni9 |
|
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
|
主要性能特点比较
|
性 能 |
旋启式止回阀 |
斜盘式无撞击止回阀 |
|
关闭力 |
大 |
小（是前者的约1/5～1/8） |
|
撞击力 |
大 |
无 |
|
密封性 |
按API 598允许泄漏 |
可实现零泄漏 |
|
流 阻 |
大（流阻系数 ξ=1.3～2.5） |
小（流阻系数 ξ=0.18～0.6） |
|
流通能力 |
小(流量系数 Cv=76) |
大(流量系数 Cv=154～333) |
|
重 量 |
较大 |
较小（是前者的约80%） |
主要外形尺寸
Class 150 主要尺寸
|
阀 门 通 径 |
NPS |
2 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
800 |
|
|
L |
203 |
216 |
241 |
292 |
356 |
495 |
622 |
698 |
787 |
864 |
978 |
978 |
1295 |
1295 |
1143 |
1143 |
1194 |
|
|
D |
160 |
182 |
196 |
230 |
300 |
390 |
432 |
510 |
540 |
635 |
700 |
770 |
900 |
930 |
991 |
1020 |
1150 |
|
|
W |
178 |
198 |
224 |
252 |
326 |
426 |
456 |
530 |
576 |
670 |
740 |
818 |
948 |
988 |
1050 |
1090 |
1240 |
|
|
重量 (kg) |
11 |
16 |
22 |
34 |
62 |
112 |
169 |
238 |
337 |
420 |
550 |
685 |
910 |
1055 |
1260 |
1540 |
1860 |
|
Class 300 主要尺寸
|
阀 门 |
NPS |
2 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
800 |
|
|
L |
267 |
292 |
318 |
356 |
444 |
533 |
622 |
711 |
838 |
864 |
978 |
1016 |
1346 |
1346 |
1295 |
1372 |
1448 |
|
|
D |
170 |
196 |
214 |
245 |
320 |
400 |
460 |
540 |
580 |
660 |
725 |
800 |
940 |
970 |
1040 |
1080 |
1210 |
|
|
W |
198 |
220 |
232 |
268 |
360 |
426 |
457 |
572 |
620 |
690 |
760 |
848 |
988 |
1018 |
1250 |
1280 |
1350 |
|
|
重量 (kg) |
17 |
22 |
32 |
97 |
110 |
162 |
228 |
380 |
443 |
530 |
780 |
980 |
1320 |
1364 |
1762 |
2050 |
2870 |
|
Class 600 主要尺寸
|
阀 门 |
NPS |
2 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
|
|
D |
185 |
196 |
210 |
270 |
340 |
440 |
520 |
570 |
610 |
690 |
755 |
850 |
990 |
|
|
W |
212 |
225 |
240 |
298 |
405 |
460 |
492 |
602 |
650 |
710 |
780 |
902 |
1040 |
|
|
重量 (kg) |
27 |
44 |
47 |
115 |
190 |
320 |
430 |
586 |
750 |
1015 |
1480 |
2050 |
2550 |
|
