当前位置：首页 > 全部产品 >

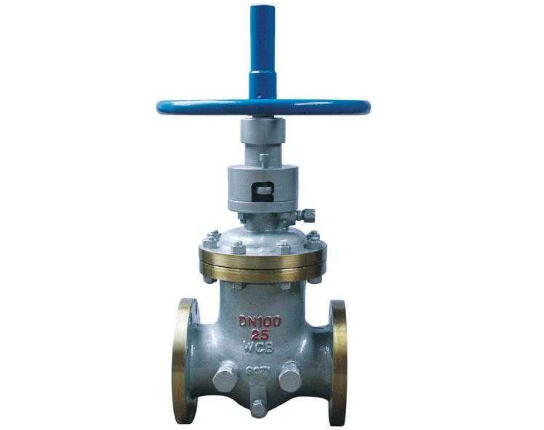

油密封差压闸阀

  • 型   号：CYZ41H
  • 类   别：CYZ41H油密封差压闸阀
  • 价   格：￥面议
  • 产   地：永嘉

差压油密封弹性闸阀结构新颖，操作轻便灵活，阀杆填料维护方便不用换填料,密封性能可靠.

分享到：

差压油密封闸阀简介：

1.差压油密封弹性闸阀结构新颖，操作轻便灵活，阀杆填料维护方便不用换填料,密封性能可靠.

2.该阀与老式楔式闸阀相比，其关键是改机械强制密封为油膜密封，第一次密封是弹闸板硬密封，第二次密封是密封脂密封，形成二次密封,阀体内设有自动注入密封脂机构和阀体外密封注脂器补偿机构等。

其主要的是密封效果好,形成二次密封.

3.差压油密封闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。



CYZ41H油密封差压闸阀参数：

公称压力 ：1.6~16.0MPa  150~900Lb

产品型号 ：CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y

CYZ41H油密封差压闸阀主要零件材料:



零件名称

阀体、阀盖

闸板

阀座

阀杆

阀杆螺母

密封面

材料

基本型

WCB

WCB+13Cr/STL

合金钢+13Cr

合金钢

铝青铜

聚四氟乙稀PTFE

抗硫型

WCB抗硫处理

WCB+STL

合金钢+STL

318钢

增强聚四氟乙稀PTFE



CYZ41H油密封差压闸阀产品标准：

通用阀门  法兰和对焊连接钢制闸阀 GB12234

法兰连接金属阀门的结构长度 GB12221

整体铸钢管法兰 JB/T79.1~97.4

天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599

钢制阀门一般要求 GB/T12224

通用阀门 供货要求 GB/T12252

阀门的检验与试验 JB/T9092

主要外型尺寸

主要外型尺寸

公称压力

PN（MPa）

尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

1.6

L

250

265

280

300

325

350

400

450

500

550

600

H

425

445

540

620

740

820

1050

1245

1475

1755

1930

Kg

28

34

45

64

75

106

151

211

302

377

578

2.5

L

250

265

280

300

325

350

400

450

500

550

600

H

425

445

540

620

740

810

1080

1282

1500

1820

2015

D0

240

240

280

320

360

400

450

500

500

560

560

Kg

34

38

51

74

98

117

196

226

354

490

558

4.0

L

250

280

310

350

400

450

550

650

750





H

435

445

550

670

775

895

1100

1332

1530





D0

280

280

320

360

400

400

450

500

560





Kg

38

45

66

89

117

147

242

340

453





6.4

L

250

280

310

350

400

450

550

650

750





H

438

475

555

670

772

895

1137

1332

1530





D0

280

280

320

360

400

450

560

560

600





Kg

45

53

77

112

158

223

317

377

410





10.0

L

250

280

310

350



450

550

650

750





H

510

540

600

690



985

1085

1215

1365





D0

280

280

320

360



450

560

600

650





Kg

54

64

93

135



268

381

452

493





16.0

L

300

340

390

450



600

750

850

950





H

467

660

680

785



985

1190

1395

1595





D0

320

360

360

450



500

560

600

650





Kg

72

85

121

176



350

490

580

635
