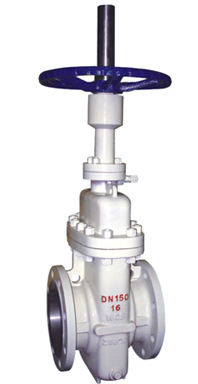

平板闸阀
- 型 号:Z43WBF
- 类 别:Z43WBF平板闸阀
- 价 格:¥面议
- 产 地:永嘉
平板闸阀Z43WBF结构特征与工作原理 1. 采用浮动阀座,双向启闭,密封可靠,启闭灵活。

平板闸阀Z43WBF结构特征与工作原理
1. 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2. 闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。
3. 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4. 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5. 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
平板闸阀选用原则
1. 石油、天然气的输送管线,选用单闸板或双闸板的平板闸阀。如需清扫管线的,选用单闸板或双闸板带导流孔的明杆平板闸阀。
2. 成品油的输送管线和贮存设备,选用无导流孔的单闸板或双闸板的平板闸阀。
3. 石油、天然气的开采井口装置,选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀,大多为API16A标准,压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
4. 带有悬浮颗粒介质的管道,选用刀型平板闸阀。
5. 城市煤气输送管线,选用单闸板或双闸板软密封明杆平板闸阀。
6.城市自来水工程,选用单闸板或双闸板无导流孔明杆平板闸阀。
平板闸阀主要零部件材料:
阀门/阀盖 |
WCB |
WC6 |
A352-LCB |
A351-CF8M |
闸板 |
2Cr13+ENP |
20CrMoV+STL |
ANSO410+ENP |
ANSI316+ENP |
阀杆 |
2Cr13 |
2Cr13 |
A182-A6a |
A182-A316S |
阀座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
填料 |
NBR/FPM |
柔性石墨/Flexible Graphite |
聚四氟乙烯/PTFE+FPM |
垫片 |
- |
|||
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
适用介质 |
水、油口、蒸汽 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸类 |

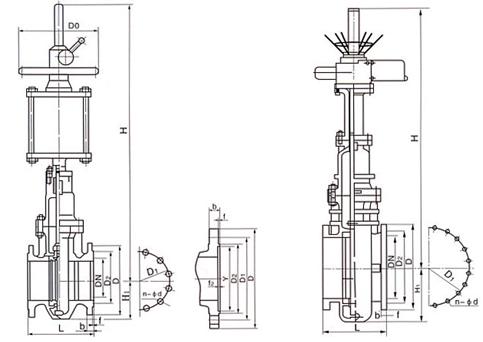

五、平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
Do |
f |
b |
H |
H1 |
n-Φd |
凸面法法 |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
16 |
584 |
80 |
4-Φ18 |
65 |
190 |
180 |
145 |
120 |
250 |
3 |
18 |
634 |
95 |
4-Φ18 |
|
80 |
203 |
195 |
160 |
135 |
250 |
3 |
20 |
688 |
100 |
8-Φ18 |
|
100 |
229 |
215 |
181 |
155 |
300 |
3 |
20 |
863 |
114 |
8-Φ18 |
|
125 |
254 |
245 |
210 |
185 |
350 |
3 |
22 |
940 |
132 |
8-Φ18 |
|
150 |
267 |
280 |
240 |
210 |
350 |
3 |
24 |
1030 |
150 |
8-Φ23 |
|
200 |
292 |
335 |
295 |
265 |
350 |
3 |
26 |
1277 |
168 |
12-Φ23 |
|
250 |
330 |
405 |
355 |
320 |
400 |
3 |
30 |
1491 |
203 |
12-Φ25 |
|
300 |
356 |
460 |
410 |
375 |
450 |
4 |
30 |
1701 |
237 |
12-Φ25 |
|
350 |
381 |
520 |
470 |
435 |
500 |
4 |
34 |
1875 |
265 |
16-Φ30 |
|
400 |
406 |
580 |
525 |
485 |
305 |
4 |
36 |
2180 |
300 |
16-Φ30 |
|
450 |
432 |
640 |
585 |
545 |
305 |
4 |
40 |
2440 |
325 |
20-Φ34 |
|
500 |
457 |
705 |
650 |
608 |
305 |
4 |
44 |
2860 |
360 |
20-Φ41 |
|
600 |
508 |
840 |
770 |
718 |
305 |
5 |
48 |
3450 |
425 |
20-Φ41 |
|
700 |
610 |
910 |
840 |
788 |
305 |
5 |
50 |
3960 |
460 |
24-Φ41 |
|
800 |
660 |
1020 |
950 |
898 |
305 |
5 |
52 |
4550 |
512 |
24-Φ41 |
|
900 |
711 |
1120 |
1050 |
998 |
250 |
5 |
54 |
5250 |
565 |
28-Φ48 |
|
1000 |
811 |
1250 |
1170 |
1110 |
250 |
5 |
56 |
5870 |
630 |
28-Φ18 |
|
2.5MPa |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
20 |
584 |
80 |
4-Φ18 |
凸面法法 |
65 |
190 |
180 |
145 |
120 |
300 |
3 |
22 |
634 |
95 |
8-Φ18 |
80 |
203 |
195 |
160 |
135 |
350 |
3 |
22, |
388 |
100 |
8-Φ18 |
|
100 |
229 |
230 |
190 |
160 |
350 |
3 |
24 |
863 |
114 |
8-Φ23 |
|
125 |
254 |
270 |
220 |
188, |
350 |
3 |
28 |
940 |
132 |
8-Φ25 |
|
150 |
267 |
300 |
250 |
218 |
400 |
3 |
30 |
1030 |
150 |
8-Φ25 |
|
200 |
292 |
360 |
310 |
278 |
450 |
3 |
34 |
1277 |
168 |
12-Φ25 |
|
250 |
330 |
425 |
370 |
332 |
500 |
3 |
36 |
1491 |
203 |
12-Φ30 |
|
300 |
356 |
485 |
430 |
390 |
305 |
4 |
40 |
1701 |
237 |
16-Φ30 |
|
350 |
381 |
550 |
490 |
448 |
305 |
4 |
44 |
1875 |
265 |
16-Φ34 |
|
400 |
406 |
610 |
550 |
505 |
305 |
4 |
48 |
2180 |
300 |
16-Φ34 |
|
450 |
432 |
660 |
600 |
555 |
305 |
4 |
50 |
2440 |
325 |
20-Φ34 |
|
500 |
457 |
730 |
660 |
610 |
305 |
4 |
52 |
2860 |
360 |
20-Φ41 |
|
600 |
508 |
840 |
770 |
718 |
305 |
5 |
56 |
3450 |
425 |
20-Φ41 |
|
700 |
610 |
955 |
875 |
815 |
305 |
5 |
60 |
3960 |
460 |
24-Φ48 |
|
800 |
660 |
1070 |
990 |
930 |
305 |
5 |
64 |
4550 |
512 |
24-Φ48 |
|
900 |
711 |
1180 |
1090 |
1025 |
- |
5 |
66 |
5250 |
595 |
28-Φ54 |
|
1000 |
811 |
1305 |
1210 |
1140 |
- |
5 |
68 |
5870 |
660 |
28-Φ48 |
六、无导流孔平板闸阀PN4.0MPa-10.0MPa:
4.0MPa |
DN |
L |
D |
D1 |
D2 |
Y |
Do |
f |
f2 |
b |
H |
H1 |
n-Φd |
凹凸法法 |
50 |
250 |
160 |
125 |
100 |
88 |
250 |
3 |
4 |
20 |
584 |
80 |
4-Φ18 |
65 |
280 |
180 |
145 |
120 |
110 |
250 |
3 |
4 |
22 |
634 |
95 |
8-Φ18 |
|
80 |
310 |
195 |
160 |
135 |
121 |
250 |
3 |
4 |
22 |
679 |
102 |
8-Φ18 |
|
100 |
350 |
230 |
190 |
160 |
150 |
300 |
3 |
4.5 |
24 |
863 |
115 |
8-Φ23 |
|
125 |
400 |
270 |
220 |
188 |
176 |
350 |
3 |
4.5 |
28 |
940 |
133 |
8-Φ25 |
|
150 |
450 |
300 |
250 |
218 |
204 |
350 |
3 |
4.5 |
30 |
1040 |
152 |
8-Φ25 |
|
200 |
550 |
375 |
320 |
282 |
260 |
350 |
3 |
4.5 |
38 |
1282 |
188 |
12-Φ30 |
|
250 |
650 |
445 |
385 |
345 |
313 |
400 |
3 |
4.5 |
42 |
1495 |
223 |
12-Φ34 |
|
300 |
750 |
415 |
450 |
408 |
364 |
450 |
4 |
4.5 |
46 |
1701 |
250 |
16-Φ34 |
|
350 |
850 |
470 |
510 |
465 |
422 |
500 |
4 |
5 |
52 |
1880 |
280 |
16-Φ34 |
|
400 |
950 |
655 |
585 |
535 |
474 |
305 |
4 |
5 |
58 |
2200 |
310 |
20-Φ41 |
|
450 |
1050 |
680 |
610 |
560 |
524 |
305 |
4 |
5 |
60 |
2480 |
335 |
20-Φ41 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
305 |
4 |
5 |
62 |
2890 |
380 |
20-Φ48 |
|
600 |
1350 |
890 |
795 |
730 |
678 |
305 |
5 |
6 |
62 |
2480 |
450 |
20-Φ54 |
|
700 |
1450 |
995 |
900 |
835 |
768 |
305 |
5 |
6 |
68 |
3985 |
500 |
24-Φ54 |
|
800 |
1650 |
1135 |
1030 |
960 |
876 |
305 |
5 |
6 |
76 |
4750 |
570 |
24-Φ58 |
|
6.4MPa |
50 |
250 |
175 |
135 |
105 |
88 |
250 |
3 |
4 |
26 |
584 |
90 |
4-Φ23 |
凹凸法法 |
65 |
280 |
200 |
160 |
130 |
110 |
250 |
3 |
4 |
28 |
634 |
105 |
8-Φ23 |
80 |
310 |
210 |
170 |
140 |
121 |
250 |
3 |
4 |
30 |
679 |
110 |
8-Φ23 |
|
100 |
350 |
250 |
200 |
168 |
150 |
300 |
3 |
4.5 |
32 |
763 |
130 |
8-Φ25 |
|
125 |
400 |
295 |
202 |
176 |
350 |
3 |
4.5 |
36 |
970 |
150 |
8-Φ30 |
- |
|
150 |
450 |
340 |
280 |
240 |
204 |
350 |
3 |
4.5 |
38 |
1038 |
175 |
8-Φ34 |
|
200 |
500 |
405 |
345 |
300 |
260 |
350 |
3 |
4.5 |
44 |
1282 |
210 |
12-Φ34 |
|
250 |
650 |
470 |
400 |
352 |
313 |
400 |
3 |
4.5 |
48 |
1495 |
240 |
12-Φ41 |
|
300 |
750 |
530 |
460 |
412 |
364 |
450 |
4 |
4.5 |
54 |
1965 |
270 |
16-Φ41 |
|
350 |
850 |
595 |
525 |
475 |
422 |
500 |
4 |
5 |
60 |
2185 |
300 |
16-Φ41 |
|
400 |
950 |
670 |
585 |
525 |
474 |
305 |
4 |
5 |
66 |
2573 |
335 |
16-Φ48 |
|
450 |
1050 |
715 |
630 |
570 |
524 |
305 |
4 |
5 |
68 |
2800 |
360 |
20-Φ48 |
|
500 |
1150 |
800 |
705 |
640 |
576 |
305 |
4 |
5 |
70 |
3280 |
405 |
20-Φ54 |
|
600 |
1350 |
930 |
820 |
750 |
678 |
305 |
5 |
6 |
76 |
380 |
470 |
20-Φ58 |
|
10.0MPa |
50 |
250 |
195 |
145 |
112 |
88 |
250 |
3 |
4 |
28 |
590 |
100 |
4-Φ25 |
凹凸法法 |
65 |
280 |
220 |
170 |
138 |
110 |
250 |
3 |
4 |
32 |
640 |
115 |
8-Φ25 |
80 |
310 |
230 |
180 |
148 |
121 |
250 |
3 |
4 |
34 |
680 |
120 |
8-Φ25 |
|
100 |
350 |
265 |
210 |
172 |
150 |
300 |
3 |
4.5 |
38 |
870 |
135 |
8-Φ30 |
|
125 |
400 |
310 |
250 |
210 |
176 |
350 |
3 |
4.5 |
42 |
980 |
155 |
8-Φ34 |
|
150 |
450 |
350 |
290 |
250 |
204 |
350 |
3 |
4.5 |
46 |
1100 |
180 |
12-Φ34 |
|
200 |
550 |
430 |
360 |
312 |
260 |
350 |
3 |
4.5 |
454 |
1315 |
220 |
12-Φ41 |
|
250 |
650 |
500 |
430 |
382 |
313 |
400 |
3 |
4.5 |
60 |
1605 |
255 |
12-Φ41 |
|
300 |
75 |
585 |
500 |
442 |
364 |
450 |
4 |
4.5 |
70 |
1925 |
295 |
16-Φ48 |
|
350 |
850 |
665 |
560 |
408 |
422 |
500 |
4 |
5 |
76 |
2280 |
335 |
16-Φ54 |
|
400 |
950 |
715 |
620 |
558 |
474 |
305 |
4 |
5 |
80 |
2580 |
360 |
16-Φ54 |
五、平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
Do |
f |
b |
H |
H1 |
n-Φd |
凸面法法 |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
16 |
584 |
80 |
4-Φ18 |
65 |
190 |
180 |
145 |
120 |
250 |
3 |
18 |
634 |
95 |
4-Φ18 |
|
80 |
203 |
195 |
160 |
135 |
250 |
3 |
20 |
688 |
100 |
8-Φ18 |
|
100 |
229 |
215 |
181 |
155 |
300 |
3 |
20 |
863 |
114 |
8-Φ18 |
|
125 |
254 |
245 |
210 |
185 |
350 |
3 |
22 |
940 |
132 |
8-Φ18 |
|
150 |
267 |
280 |
240 |
210 |
350 |
3 |
24 |
1030 |
150 |
8-Φ23 |
|
200 |
292 |
335 |
295 |
265 |
350 |
3 |
26 |
1277 |
168 |
12-Φ23 |
|
250 |
330 |
405 |
355 |
320 |
400 |
3 |
30 |
1491 |
203 |
12-Φ25 |
|
300 |
356 |
460 |
410 |
375 |
450 |
4 |
30 |
1701 |
237 |
12-Φ25 |
|
350 |
381 |
520 |
470 |
435 |
500 |
4 |
34 |
1875 |
265 |
16-Φ30 |
|
400 |
406 |
580 |
525 |
485 |
305 |
4 |
36 |
2180 |
300 |
16-Φ30 |
|
450 |
432 |
640 |
585 |
545 |
305 |
4 |
40 |
2440 |
325 |
20-Φ34 |
|
500 |
457 |
705 |
650 |
608 |
305 |
4 |
44 |
2860 |
360 |
20-Φ41 |
|
600 |
508 |
840 |
770 |
718 |
305 |
5 |
48 |
3450 |
425 |
20-Φ41 |
|
700 |
610 |
910 |
840 |
788 |
305 |
5 |
50 |
3960 |
460 |
24-Φ41 |
|
800 |
660 |
1020 |
950 |
898 |
305 |
5 |
52 |
4550 |
512 |
24-Φ41 |
|
900 |
711 |
1120 |
1050 |
998 |
250 |
5 |
54 |
5250 |
565 |
28-Φ48 |
|
1000 |
811 |
1250 |
1170 |
1110 |
250 |
5 |
56 |
5870 |
630 |
28-Φ18 |
|
2.5MPa |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
20 |
584 |
80 |
4-Φ18 |
凸面法法 |
65 |
190 |
180 |
145 |
120 |
300 |
3 |
22 |
634 |
95 |
8-Φ18 |
80 |
203 |
195 |
160 |
135 |
350 |
3 |
22, |
388 |
100 |
8-Φ18 |
|
100 |
229 |
230 |
190 |
160 |
350 |
3 |
24 |
863 |
114 |
8-Φ23 |
|
125 |
254 |
270 |
220 |
188, |
350 |
3 |
28 |
940 |
132 |
8-Φ25 |
|
150 |
267 |
300 |
250 |
218 |
400 |
3 |
30 |
1030 |
150 |
8-Φ25 |
|
200 |
292 |
360 |
310 |
278 |
450 |
3 |
34 |
1277 |
168 |
12-Φ25 |
|
250 |
330 |
425 |
370 |
332 |
500 |
3 |
36 |
1491 |
203 |
12-Φ30 |
|
300 |
356 |
485 |
430 |
390 |
305 |
4 |
40 |
1701 |
237 |
16-Φ30 |
|
350 |
381 |
550 |
490 |
448 |
305 |
4 |
44 |
1875 |
265 |
16-Φ34 |
|
400 |
406 |
610 |
550 |
505 |
305 |
4 |
48 |
2180 |
300 |
16-Φ34 |
|
450 |
432 |
660 |
600 |
555 |
305 |
4 |
50 |
2440 |
325 |
20-Φ34 |
|
500 |
457 |
730 |
660 |
610 |
305 |
4 |
52 |
2860 |
360 |
20-Φ41 |
|
600 |
508 |
840 |
770 |
718 |
305 |
5 |
56 |
3450 |
425 |
20-Φ41 |
|
700 |
610 |
955 |
875 |
815 |
305 |
5 |
60 |
3960 |
460 |
24-Φ48 |
|
800 |
660 |
1070 |
990 |
930 |
305 |
5 |
64 |
4550 |
512 |
24-Φ48 |
|
900 |
711 |
1180 |
1090 |
1025 |
- |
5 |
66 |
5250 |
595 |
28-Φ54 |
|
1000 |
811 |
1305 |
1210 |
1140 |
- |
5 |
68 |
5870 |
660 |
28-Φ48 |
六、无导流孔平板闸阀PN4.0MPa-10.0MPa:
4.0MPa |
DN |
L |
D |
D1 |
D2 |
Y |
Do |
f |
f2 |
b |
H |
H1 |
n-Φd |
凹凸法法 |
50 |
250 |
160 |
125 |
100 |
88 |
250 |
3 |
4 |
20 |
584 |
80 |
4-Φ18 |
65 |
280 |
180 |
145 |
120 |
110 |
250 |
3 |
4 |
22 |
634 |
95 |
8-Φ18 |
|
80 |
310 |
195 |
160 |
135 |
121 |
250 |
3 |
4 |
22 |
679 |
102 |
8-Φ18 |
|
100 |
350 |
230 |
190 |
160 |
150 |
300 |
3 |
4.5 |
24 |
863 |
115 |
8-Φ23 |
|
125 |
400 |
270 |
220 |
188 |
176 |
350 |
3 |
4.5 |
28 |
940 |
133 |
8-Φ25 |
|
150 |
450 |
300 |
250 |
218 |
204 |
350 |
3 |
4.5 |
30 |
1040 |
152 |
8-Φ25 |
|
200 |
550 |
375 |
320 |
282 |
260 |
350 |
3 |
4.5 |
38 |
1282 |
188 |
12-Φ30 |
|
250 |
650 |
445 |
385 |
345 |
313 |
400 |
3 |
4.5 |
42 |
1495 |
223 |
12-Φ34 |
|
300 |
750 |
415 |
450 |
408 |
364 |
450 |
4 |
4.5 |
46 |
1701 |
250 |
16-Φ34 |
|
350 |
850 |
470 |
510 |
465 |
422 |
500 |
4 |
5 |
52 |
1880 |
280 |
16-Φ34 |
|
400 |
950 |
655 |
585 |
535 |
474 |
305 |
4 |
5 |
58 |
2200 |
310 |
20-Φ41 |
|
450 |
1050 |
680 |
610 |
560 |
524 |
305 |
4 |
5 |
60 |
2480 |
335 |
20-Φ41 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
305 |
4 |
5 |
62 |
2890 |
380 |
20-Φ48 |
|
600 |
1350 |
890 |
795 |
730 |
678 |
305 |
5 |
6 |
62 |
2480 |
450 |
20-Φ54 |
|
700 |
1450 |
995 |
900 |
835 |
768 |
305 |
5 |
6 |
68 |
3985 |
500 |
24-Φ54 |
|
800 |
1650 |
1135 |
1030 |
960 |
876 |
305 |
5 |
6 |
76 |
4750 |
570 |
24-Φ58 |
|
6.4MPa |
50 |
250 |
175 |
135 |
105 |
88 |
250 |
3 |
4 |
26 |
584 |
90 |
4-Φ23 |
凹凸法法 |
65 |
280 |
200 |
160 |
130 |
110 |
250 |
3 |
4 |
28 |
634 |
105 |
8-Φ23 |
80 |
310 |
210 |
170 |
140 |
121 |
250 |
3 |
4 |
30 |
679 |
110 |
8-Φ23 |
|
100 |
350 |
250 |
200 |
168 |
150 |
300 |
3 |
4.5 |
32 |
763 |
130 |
8-Φ25 |
|
125 |
400 |
295 |
202 |
176 |
350 |
3 |
4.5 |
36 |
970 |
150 |
8-Φ30 |
- |
|
150 |
450 |
340 |
280 |
240 |
204 |
350 |
3 |
4.5 |
38 |
1038 |
175 |
8-Φ34 |
|
200 |
500 |
405 |
345 |
300 |
260 |
350 |
3 |
4.5 |
44 |
1282 |
210 |
12-Φ34 |
|
250 |
650 |
470 |
400 |
352 |
313 |
400 |
3 |
4.5 |
48 |
1495 |
240 |
12-Φ41 |
|
300 |
750 |
530 |
460 |
412 |
364 |
450 |
4 |
4.5 |
54 |
1965 |
270 |
16-Φ41 |
|
350 |
850 |
595 |
525 |
475 |
422 |
500 |
4 |
5 |
60 |
2185 |
300 |
16-Φ41 |
|
400 |
950 |
670 |
585 |
525 |
474 |
305 |
4 |
5 |
66 |
2573 |
335 |
16-Φ48 |
|
450 |
1050 |
715 |
630 |
570 |
524 |
305 |
4 |
5 |
68 |
2800 |
360 |
20-Φ48 |
|
500 |
1150 |
800 |
705 |
640 |
576 |
305 |
4 |
5 |
70 |
3280 |
405 |
20-Φ54 |
|
600 |
1350 |
930 |
820 |
750 |
678 |
305 |
5 |
6 |
76 |
380 |
470 |
20-Φ58 |
|
10.0MPa |
50 |
250 |
195 |
145 |
112 |
88 |
250 |
3 |
4 |
28 |
590 |
100 |
4-Φ25 |
凹凸法法 |
65 |
280 |
220 |
170 |
138 |
110 |
250 |
3 |
4 |
32 |
640 |
115 |
8-Φ25 |
80 |
310 |
230 |
180 |
148 |
121 |
250 |
3 |
4 |
34 |
680 |
120 |
8-Φ25 |
|
100 |
350 |
265 |
210 |
172 |
150 |
300 |
3 |
4.5 |
38 |
870 |
135 |
8-Φ30 |
|
125 |
400 |
310 |
250 |
210 |
176 |
350 |
3 |
4.5 |
42 |
980 |
155 |
8-Φ34 |
|
150 |
450 |
350 |
290 |
250 |
204 |
350 |
3 |
4.5 |
46 |
1100 |
180 |
12-Φ34 |
|
200 |
550 |
430 |
360 |
312 |
260 |
350 |
3 |
4.5 |
454 |
1315 |
220 |
12-Φ41 |
|
250 |
650 |
500 |
430 |
382 |
313 |
400 |
3 |
4.5 |
60 |
1605 |
255 |
12-Φ41 |
|
300 |
75 |
585 |
500 |
442 |
364 |
450 |
4 |
4.5 |
70 |
1925 |
295 |
16-Φ48 |
|
350 |
850 |
665 |
560 |
408 |
422 |
500 |
4 |
5 |
76 |
2280 |
335 |
16-Φ54 |
|
400 |
950 |
715 |
620 |
558 |
474 |
305 |
4 |
5 |
80 |
2580 |
360 |
16-Φ54 |
-
气动闸阀
防爆气动闸阀主要以除阀体,气缸外,三联件及反馈器为防爆,阀体及气缸与普通气动闸阀一样。 -
SCZP73H穿透式刀闸阀
穿透式刀闸阀,又称手动插板阀,它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。 -
耐磨闸阀
七方高中压阀门有限公司所生产PZ41TC耐磨陶瓷排渣闸阀主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域,尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况,陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境。 -
电动排渣闸阀
排渣闸阀适用于公称压力 PNl.6~6.4MPa工作温度O~100℃的火力电、站水利排渣系统及水利工程的灰浆排放系统管路上,切断域接通管路中的介质:适用介质为:灰水混合物、渣水温合物 (渣水比 1:6,最大粒度<50mm)。 应用规范 -
铸铁闸阀
闸阀具有以下优点: 1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。 2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。 3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。 4、水锤现象不易产生。原因是关闭时间长。
