当前位置：首页 > 全部产品 >

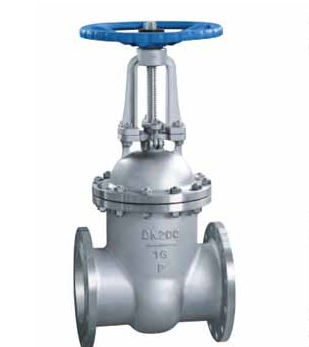

不锈钢闸阀

型号：Z41W
类别：Z41W国标不锈钢闸阀
价格：￥面议
产地：永嘉

闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

订购留言加入收藏

分享到：

产品简介

闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

型号：	Z41W	口径：	DN15-DN600
压力：	1.6MPA-10MPA	材质：	304 316(R) 304L 316L

◆ 主要技术参数：

型号	公称压力(Mpa)	试验压力			工作温度(℃)	适用介质
		强度	密封(水) 空气(Mpa)	低压密封空气(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NItrIC ACID
						硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NItrIC ACID
						硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类

◆主要外形尺寸和连接尺寸（mm）：

型号	公称压力(Mpa)	公称通径 DN(mm)	尺寸 (mm)									重量 (kg)
型号	公称压力(Mpa)	公称通径 DN(mm)	L	D	D1	D2	b	Z-фd	H	H1	D0	重量 (kg)
Z41W-16P Z41W-16R	1.6	15	130	95	65	45	14	4-ф14	175	195	200	4
		20	150	105	75	55	14	4-ф14	180	205	200	5
		25	160	115	85	65	14	4-ф14	210	240	220	6
		32	180	135	100	78	16	4-ф18	210	240	220	7
		40	240	145	110	85	16	4-ф18	350	425	240	18
		50	250	160	125	100	16	4-ф18	358	430	240	29
		65	265	180	145	120	18	4-ф18	373	452	240	33
		80	280	195	160	135	20	8-ф18	435	530	280	46
		100	300	215	180	155	20	8-ф18	500	620	320	63
		125	325	245	210	185	24	8-ф18	614	756	360	108
		150	350	280	240	210	24	8-ф23	674	845	360	134
		200	400	335	295	265	26	12-ф23	818	1041	400	192
		250	450	405	355	320	30	12-ф25	969	1244	450	273
		300	500	460	410	375	30	12-ф25	1145	1474	560	379
		350	550	520	470	435	34	16-ф25	1280	1663	640	590
		400	600	580	525	485	36	16-ф30	1450	1885	720	849
		500	700	705	650	608	44	20-ф34	1676	2181	720	958
Z41H-25P Z41H-25R	2.5	15	130	95	65	45	16	4-ф14	175	195	200	4
		20	150	105	75	55	16	4-ф14	180	205	200	5
		25	160	115	85	65	16	4-ф14	210	240	220	6
		32	180	135	100	78	18	4-ф18	210	240	220	7
		40	240	145	110	85	18	4-ф18	350	425	240	18

排渣闸阀主要外形和连接尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	D	D1	D2	D6	b	f	Z-d	H	D0
1.6MPa	50	250	160	125	100	-	16	3	4-18	335	250
	80	280	195	160	135	-	20	3	8-18	510	280
	100	300	215	180	155	-	20	3	8-18	685	300
	150	350	280	240	210	-	24	3	8-23	790	300
	200	400	335	295	265	-	26	3	12-23	885	350
	250	450	405	355	320	-	30	3	12-25	1015	400
	300	500	460	410	375	-	30	3	12-25	1190	450
	350	550	520	470	435	-	34	4	16-25	1350	500
	400	600	580	525	485	-	36	4	16-25	1460	500
	450	650	640	585	545	-	40	4	20-30	1620	550
	500	700	705	650	608	-	44	4	20-34	1800	550
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250
	80	280	195	160	135	-	22	3	8-18	510	280
	100	300	230	190	160	-	24	3	8-23	685	300
	150	350	300	250	218	-	30	3	8-25	790	300
	200	400	360	310	278	-	34	3	12-25	885	350
	250	450	425	370	332	-	36	3	12-30	1015	400
	300	500	485	430	390	-	40	4	16-30	1190	450
	350	550	550	490	448	-	44	4	16-34	1350	500
	400	600	610	550	505	-	48	4	16-34	1460	500
	450	650	660	600	555	-	50	4	20-34	1620	550
	500	700	730	660	610	-	52	4	20-41	1800	550
4.0MPa	50	250	160	125	100	88	20	3	4-18	340	250
	80	310	195	160	135	121	22	3	8-18	508	300
	100	350	230	190	160	150	24	3	8-23	680	300
	150	450	300	250	218	204	30	3	8-25	800	400
	200	550	375	320	282	260	38	3	12-30	875	500
	250	650	445	385	345	313	42	3	12-34	1010	500
	300	750	510	450	408	364	46	4	16-34	1180	550
	350	850	570	510	465	422	52	4	16-34	1145	600
	400	950	655	585	535	474	58	4	16-41	1280	600
	450	1050	680	610	560	524	60	4	20-41	1415	700
	500	1150	755	670	612	576	62	4	20-48	1560	750
6.4MPa	50	250	175	135	105	-	26	3	4-23	340	250
	80	310	210	170	140	-	30	3	8-23	508	300
	100	350	250	200	168	-	32	3	8-25	680	300
	150	450	340	280	240	-	38	3	8-34	800	400
	200	550	405	345	300	-	44	3	12-34	875	500
	250	650	470	400	352	-	48	3	12-41	1010	500
	300	750	530	460	415	-	54	4	16-41	1180	550
	350	850	595	525	475	-	60	4	16-41	1145	600
	400	950	670	585	525	-	66	4	16-48	1280	600
	450	1050	715	630	570	-	70	4	20-48	1415	700
	500	1150	800	705	610	-	76	4	20-54	1560	750

产品售后服务

　　七方高中压阀门有限公司为创造名牌，提高企业知名度，树立企业形象，我公司本着“一切追求高质量，用户满意为宗旨”的精神，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则：

　　一、产品质量：

　　1、产品的制造和检测均有质量记录和检测资料。

　　2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

　　二、产品价格：

　　1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。

　　2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。

　　三、交货期：

　　1、产品交货期：尽量按用户要求，若有特殊要求，需提前交货的，我公司可特别组织生产，力争满足用户需求。

　　2、产品交货时，我公司向用户提供下列文件;

　　1：技术保养维修手册

　　2：安装总图

　 3：提供易损件、备件清单，并附送一定量的备件

　　四、售后服务：

　　1、服务宗旨：快速、果断、准确、周到、彻底

　　2、服务目标：服务质量赢得用户满意

　　3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并开始维修，郊县及偏远地区72小时内上门

　4、服务原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。

　　-------七方高中压阀门有限公司

气动闸阀

防爆气动闸阀主要以除阀体，气缸外，三联件及反馈器为防爆，阀体及气缸与普通气动闸阀一样。

性能特点技术参数售后服务
SCZP73H穿透式刀闸阀

穿透式刀闸阀，又称手动插板阀，它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

性能特点技术参数售后服务
耐磨闸阀

七方高中压阀门有限公司所生产PZ41TC耐磨陶瓷排渣闸阀主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况，陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境。

性能特点技术参数售后服务
电动排渣闸阀

排渣闸阀适用于公称压力 PNl.6～6.4MPa工作温度O～100℃的火力电、站水利排渣系统及水利工程的灰浆排放系统管路上，切断域接通管路中的介质：适用介质为：灰水混合物、渣水温合物 (渣水比 1：6，最大粒度<50mm)。应用规范

性能特点技术参数售后服务

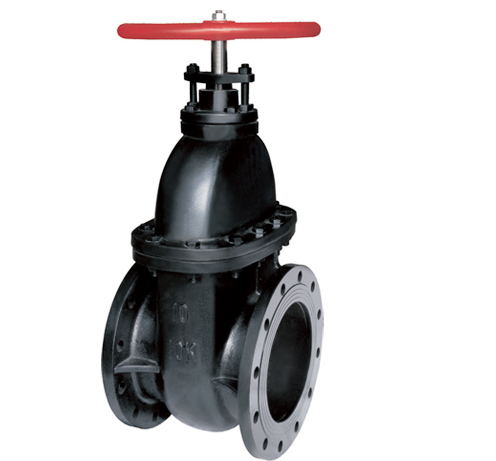

铸铁闸阀
