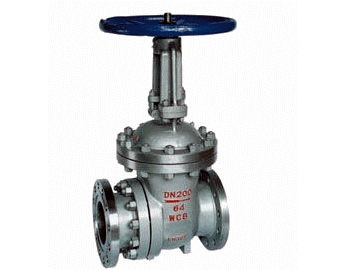

排渣闸阀

简要描述：排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。

基础信息

产品型号

PZ41H

厂商性质

更新时间

2025-06-30

浏览次数

7948

产品分类

PRODUCT CLASSIFICATION

产品介绍

排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。

排渣闸阀产品结构特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接

2、启闭件采用半密封副强制密封，性能优良

3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠

4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻

5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性

6、中大口径设置滚动轴承，启闭轻松

排渣闸阀引用标准

设计与制造：GB12234 GB3595

结构长度：GB12221

压力温度等级：GB9131 JB/T74 HG20604

连接法兰：JG/T79 GB9113 HG20593-20635

试验与检验：GB13927 JB/T9092

排渣闸阀零件材料

阀体	阀盖	支架	闸板	阀杆	阀座	密封圈	填料	阀杆螺母
WCB	WCB	WCB	WCB+耐磨合金	2Cr13	WCB+耐磨合金	增强柔性石墨	增强柔性石墨	ZCuA110Fe3

排渣闸阀主要外形和连接尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	D	D1	D2	D6	b	f	Z-d	H	D0
1.6MPa	50	250	160	125	100	-	16	3	4-18	335	250
	80	280	195	160	135	-	20	3	8-18	510	280
	100	300	215	180	155	-	20	3	8-18	685	300
	150	350	280	240	210	-	24	3	8-23	790	300
	200	400	335	295	265	-	26	3	12-23	885	350
	250	450	405	355	320	-	30	3	12-25	1015	400
	300	500	460	410	375	-	30	3	12-25	1190	450
	350	550	520	470	435	-	34	4	16-25	1350	500
	400	600	580	525	485	-	36	4	16-25	1460	500
	450	650	640	585	545	-	40	4	20-30	1620	550
	500	700	705	650	608	-	44	4	20-34	1800	550
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250
	80	280	195	160	135	-	22	3	8-18	510	280
	100	300	230	190	160	-	24	3	8-23	685	300
	150	350	300	250	218	-	30	3	8-25	790	300
	200	400	360	310	278	-	34	3	12-25	885	350
	250	450	425	370	332	-	36	3	12-30	1015	400
	300	500	485	430	390	-	40	4	16-30	1190	450
	350	550	550	490	448	-	44	4	16-34	1350	500
	400	600	610	550	505	-	48	4	16-34	1460	500
	450	650	660	600	555	-	50	4	20-34	1620	550
	500	700	730	660	610	-	52	4	20-41	1800	550
4.0MPa	50	250	160	125	100	88	20	3	4-18	340	250
	80	310	195	160	135	121	22	3	8-18	508	300
	100	350	230	190	160	150	24	3	8-23	680	300
	150	450	300	250	218	204	30	3	8-25	800	400
	200	550	375	320	282	260	38	3	12-30	875	500
	250	650	445	385	345	313	42	3	12-34	1010	500
	300	750	510	450	408	364	46	4	16-34	1180	550
	350	850	570	510	465	422	52	4	16-34	1145	600
	400	950	655	585	535	474	58	4	16-41	1280	600
	450	1050	680	610	560	524	60	4	20-41	1415	700
	500	1150	755	670	612	576	62	4	20-48	1560	750
6.4MPa	50	250	175	135	105	-	26	3	4-23	340	250
	80	310	210	170	140	-	30	3	8-23	508	300
	100	350	250	200	168	-	32	3	8-25	680	300
	150	450	340	280	240	-	38	3	8-34	800	400
	200	550	405	345	300	-	44	3	12-34	875	500
	250	650	470	400	352	-	48	3	12-41	1010	500
	300	750	530	460	415	-	54	4	16-41	1180	550
	350	850	595	525	475	-	60	4	16-41	1145	600
	400	950	670	585	525	-	66	4	16-48	1280	600
	450	1050	715	630	570	-	70	4	20-48	1415	700
	500	1150	800	705	610	-	76	4	20-54	1560	750

详细参数

排渣闸阀主要外形和连接尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	D	D1	D2	D6	b	f	Z-d	H	D0
1.6MPa	50	250	160	125	100	-	16	3	4-18	335	250
	80	280	195	160	135	-	20	3	8-18	510	280
	100	300	215	180	155	-	20	3	8-18	685	300
	150	350	280	240	210	-	24	3	8-23	790	300
	200	400	335	295	265	-	26	3	12-23	885	350
	250	450	405	355	320	-	30	3	12-25	1015	400
	300	500	460	410	375	-	30	3	12-25	1190	450
	350	550	520	470	435	-	34	4	16-25	1350	500
	400	600	580	525	485	-	36	4	16-25	1460	500
	450	650	640	585	545	-	40	4	20-30	1620	550
	500	700	705	650	608	-	44	4	20-34	1800	550
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250
	80	280	195	160	135	-	22	3	8-18	510	280
	100	300	230	190	160	-	24	3	8-23	685	300
	150	350	300	250	218	-	30	3	8-25	790	300
	200	400	360	310	278	-	34	3	12-25	885	350
	250	450	425	370	332	-	36	3	12-30	1015	400
	300	500	485	430	390	-	40	4	16-30	1190	450
	350	550	550	490	448	-	44	4	16-34	1350	500
	400	600	610	550	505	-	48	4	16-34	1460	500
	450	650	660	600	555	-	50	4	20-34	1620	550
	500	700	730	660	610	-	52	4	20-41	1800	550
4.0MPa	50	250	160	125	100	88	20	3	4-18	340	250
	80	310	195	160	135	121	22	3	8-18	508	300
	100	350	230	190	160	150	24	3	8-23	680	300
	150	450	300	250	218	204	30	3	8-25	800	400
	200	550	375	320	282	260	38	3	12-30	875	500
	250	650	445	385	345	313	42	3	12-34	1010	500
	300	750	510	450	408	364	46	4	16-34	1180	550
	350	850	570	510	465	422	52	4	16-34	1145	600
	400	950	655	585	535	474	58	4	16-41	1280	600
	450	1050	680	610	560	524	60	4	20-41	1415	700
	500	1150	755	670	612	576	62	4	20-48	1560	750
6.4MPa	50	250	175	135	105	-	26	3	4-23	340	250
	80	310	210	170	140	-	30	3	8-23	508	300
	100	350	250	200	168	-	32	3	8-25	680	300
	150	450	340	280	240	-	38	3	8-34	800	400
	200	550	405	345	300	-	44	3	12-34	875	500
	250	650	470	400	352	-	48	3	12-41	1010	500
	300	750	530	460	415	-	54	4	16-41	1180	550
	350	850	595	525	475	-	60	4	16-41	1145	600
	400	950	670	585	525	-	66	4	16-48	1280	600
	450	1050	715	630	570	-	70	4	20-48	1415	700
	500	1150	800	705	610	-	76	4	20-54	1560	750

售后服务

产品售后服务

　　七方高中压阀门有限公司为创造名牌，提高企业知名度，树立企业形象，我公司本着“一切追求高质量，用户满意为宗旨”的精神，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则：

　　一、产品质量：

　　1、产品的制造和检测均有质量记录和检测资料。

　　2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

　　二、产品价格：

　　1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。

　　2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。

　　三、交货期：

　　1、产品交货期：尽量按用户要求，若有特殊要求，需提前交货的，我公司可特别组织生产，力争满足用户需求。

　　2、产品交货时，我公司向用户提供下列文件;

　　1：技术保养维修手册

　　2：安装总图

　 3：提供易损件、备件清单，并附送一定量的备件

　　四、售后服务：

　　1、服务宗旨：快速、果断、准确、周到、彻底

　　2、服务目标：服务质量赢得用户满意

　　3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并开始维修，郊县及偏远地区72小时内上门

　4、服务原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。

　　-------七方高中压阀门有限公司
