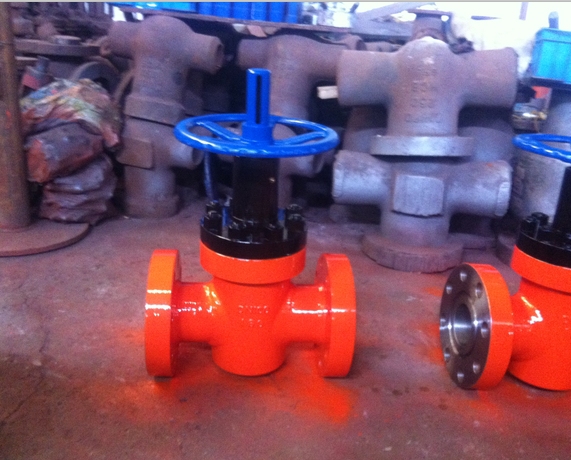

高压平板闸阀

简要描述：采用浮动阀座，双向启闭，密封可靠，启闭灵活

基础信息

产品型号

Z43Y

厂商性质

更新时间

2025-06-30

浏览次数

7462

产品分类

PRODUCT CLASSIFICATION

产品介绍

平板闸阀Z43Y结构特征与工作原理

1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2. 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。

3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4. 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

平板闸阀选用原则

1. 石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。

2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。

3. 石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。

4. 带有悬浮颗粒介质的管道，选用刀型平板闸阀。

5. 城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。

6.城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。

详细参数

1. 石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。

2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。

4. 带有悬浮颗粒介质的管道，选用刀型平板闸阀。

5. 城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。

6.城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。

售后服务

产品售后服务

　　七方高中压阀门有限公司为创造名牌，提高企业知名度，树立企业形象，我公司本着“一切追求高质量，用户满意为宗旨”的精神，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则：

　　一、产品质量：

　　1、产品的制造和检测均有质量记录和检测资料。

　　2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

　　二、产品价格：

　　1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。

　　2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。

　　三、交货期：

　　1、产品交货期：尽量按用户要求，若有特殊要求，需提前交货的，我公司可特别组织生产，力争满足用户需求。

　　2、产品交货时，我公司向用户提供下列文件;

　　1：技术保养维修手册

　　2：安装总图

　 3：提供易损件、备件清单，并附送一定量的备件

　　四、售后服务：

　　1、服务宗旨：快速、果断、准确、周到、彻底

　　2、服务目标：服务质量赢得用户满意

　　3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并开始维修，郊县及偏远地区72小时内上门

　4、服务原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。

　　-------七方高中压阀门有限公司
