液控蝶阀

型号：
类别：蝶阀系列
价格：￥面议
产地：

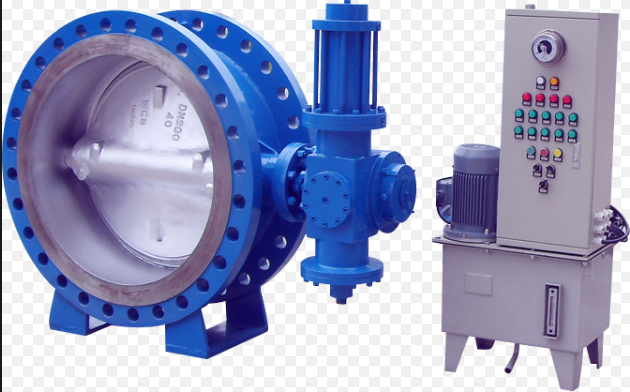

液控蝶阀是在引进国外产品的基础上在性能上经过改进和完善的产品。它能按预定实现泵阀联动保压不掉锤，蝶板不抖动，流阻小；具有可调快、慢关两个阶段，特别是当突然停电或事故停泵时的快慢关两个阶段关阀，防止水锤危害，保护水泵及管网系统安全。

订购留言加入收藏

分享到：

永嘉七方高中压阀门有限所生产的液控蝶阀有一下原理（详细说明请返回首页技术中心）

1）开阀：液控蝶阀开发时，利用液控站和举升油缸的作用力，通过举臂，重锤杆、阀轴等零件，带动碟板作90°旋转。与此同时，液控站和举升油缸的作用力也通过举臂和重锤杆将重锤垂直提升，将重锤的重力转换为势能，为关阀做好动力准备。

2）锁定：液控蝶阀的锁定机构由传动油缸，机械锁定轴、电磁锁定轴、电磁铁等零件组成，具有机械电磁联合锁定功能，当阀门全开后，先有传动油缸的作用力驱动机械锁定轴投入到锁定位置进行初锁，后由电磁铁的电磁力驱动电磁锁定轴进行终锁，其锁定过程在一系列行程开关的作用下，完全自动进行，一气呵成。重锤的巨大作用力完全由机械锁定轴承受，机械锁定轴的退出受到电磁锁定轴的约束，而电磁锁定轴的退出则受到电磁铁的电磁力控制，只要电磁铁不失电，其电磁锁定轴和机械锁定轴就被牢牢控制住，不关阀门开启多长时间，不管重锤有多重、重锤（碟板）绝不会下落一丝一毫，确保碟板开启后始终处于全开状态（最小流阻状态），期间无需任何补油、补压措施。

3）关阀：关阀有三种情况，A：人为关阀；B：水泵或阀门自身故障失电关阀；C：外线失电关阀。不管哪种情况关阀，只需让电磁铁失电即可按预定的程序自动关闭，在电磁铁失电瞬间，电磁力即刻同步消失。电磁锁定轴一旦失去电磁力的作用则即刻开锁，机械锁定轴在失去电磁锁定轴的约束后也即可开锁，此时重锤的势能即重锤杆、举臂、阀轴等零件带动碟板按照预先调定的快关、缓冲、慢关程序作关闭运动，整个过程一气呵成。液控蝶阀在关闭过程中，必须排除举升油缸下腔的油液，据此，采取控制并调节举升油缸排油速度的方法，能有效地对阀门的关闭速度进行控制。液控蝶阀的关闭过程有快关、缓冲、慢关三个程序，其快关时间、慢关时间、快关角度、慢关角度都可以调节。

1、阀体；2、杠杆；3、重锤；4、摇臂；5、行程开关；6、墙板
7、开度电位器；8、电机；9、油泵；10、蓄能器；11、耐震压力表
12、低压力开关；13、高压力开关；14、电磁阀i 1 5、截止阀常开
16、流量控制阀；17、溢流阀；1 8、手动泵；1 9、截止阀常闭
20、电气控制箱；21、快关调节阀；22、快慢角度调节
23、慢关调节阀；24、油缸

S/B/D741X型自动保压液控蝶阀采用标准:

灰铸铁法兰：GB/T172416-1998；
球墨铸铁法兰：GB/T172416-1998
钢制法兰：GBIT9113-2000；
结构长度：GB/T12221-1989；
压力试验：GB/T13927-1992；

本蝶阀是在引进国外产品的基础上在性能上经过改进和完善的产品。它能按预定实现泵阀联动保压不掉锤，蝶板不抖动，流阻小；具有可调快、慢关两个阶段，特别是当突然停电或事故停泵时的快慢关两个阶段关阀，防止水锤危害，保护水泵及管网系统安全。
本阀广泛用于水厂、电厂、冶金、排灌等大中型工程管道泵站。

S/B/D741X型蝶阀

S/B/D741X型自动保压液控蝶阀主要零件材料

名称	材料
阀体	灰铸铁、球黑铸铁、碳素钢
蝶板	灰铸铁、球黑铸铁、碳素钢
阀轴	碳素钢(表面防腐处理)、不锈钢
阀体密封	不锈钢、铜合金
蝶板密封圈	优质橡胶

S/B/D741X型自动保压液控蝶阀主要零件材料

名称	材料
阀体	灰铸铁、球黑铸铁、碳素钢
蝶板	灰铸铁、球黑铸铁、碳素钢
阀轴	碳素钢(表面防腐处理)、不锈钢
阀体密封	不锈钢、铜合金
蝶板密封圈	优质橡胶

S/B/D741X型自动保压液控蝶阀主要技术参数

公称	公称压力	试验压力		适用温度	适用介质
公称	公称压力	壳体	密封	适用温度	适用介质
300-1000	2.5	3.75	2.75	80 ℃	水、海水、泥沙水等
300-1800	1.6	2.4	1.76
300-2000	1.0	1.5	1.1
1200-2500	0.6	0.9	0.66
2000-2600	0.25	0.375	0.275

重锤式自动保压锁定型液控缓闭止回蝶阀外形及连接尺寸图DN≥600

1、阀体；2、油缸；3、传动支架；4、锁定油缸；5、摇臂；6、重锤；7、开度电位器；8、常开截止阀；9、常闭截止阀一；1 0、主电磁阀1 1、锁定电磁阀；12、常闭截止阀二；13、电机；14、油泵；15、蓄能器；16、手动泵；17、压力表；18、压力开关；19、流量控制阀；20、溢流阀；21、电气控制箱；22、行程开关；23、快关调节阀；24、慢关调节阀；25．快慢角度调节

S/B/D741X泵站型自动保压液控蝶阀规格及连接尺寸表

DN	L	D	D1	D2	b	f	n	d	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	B1	B2	B3	B4	B5	b1	e	d1	d2
PN=0.25MPa
300	270	435	395	366	26	4	12	23	800	850	100	150	120	180	300	365	780	280	280	900	320	380	683	30		30	24
350	290	490	445	413	28	4	12	23	800	850	100	140	120	180	300	365	780	280	305	930	320	380	713	30		30	24
400	310	540	495	463	32	4	16	23	900	850	120	180	120	180	300	390	880	280	365	980	340	420	765	30		30	24
500	350	645	600	568	34	4	20	23	1100	850	150	220	120	180	350	443	1070	280	440	1045	400	500	830	40		32	24
600	390	755	705	667	35	5	20	26	1275	860	150	250	160	220	405	860	1245	610	525	1210	430	546	965	40	65	32	24
700	430	860	810	772	35	5	24	26	1275	860	180	290	160	220	460	860	1245	610	555	1250	570	700	1005	40	65	32	24
800	470	975	920	878	40	5	24	31	1275	860	180	310	160	220	520	860	1245	610	605	1300	610	740	1055	40	65	32	24
900	510	1075	1020	978	40	5	24	31	1385	860	180	320	160	220	570	935	1350	68	670	1360	700	860	1110	40	40	35	24
1000	550	1175	1120	1078	42	5	28	31	1385	860	200	360	160	220	640	935	1350	685	755	1480	740	900	1237	40	40	35	24
1200	630	1375	1320	1280	45	5	32	31	1385	860	200	360	160	220	750	935	1350	685	855	1580	790	950	1337	40	40	35	24
1300	630	1475	1420	1380	30	5	32	31	1510	870	260	460	160	220	780	1065	1475	820	935	1695	820	960	1468	40	40	42	28
1400	630	1575	1520	1480	30	5	36	31	1510	870	260	460	160	220	835	1065	1475	820	1010	1760	840	1000	1536	40	40	42	28
1500	630	1690	1630	1590	30	5	36	31	1510	870	260	500	160	220	900	1065	1475	820	1055	1800	900	1040	1572	40	40	42	28
1600	630	1790	1730	1690	32	5	40	31	1765	870	270	500	160	220	950	1075	1720	820	1120	1875	960	1140	1598	40	40	42	28
1750	630	1935	1880	1840	32	5	44	31	1765	870	270	500	160	220	1000	1075	1720	820	1175	1910	1350	1500	1682	45	40	42	28
1800	870	1990	1930	1890	34	5	44	31	1765	870	270	500	160	220	1040	1075	1720	820	1210	1940	1370	1570	1708	45	40	42	28
2000	870	2190	2130	2090	34	5	48	31	2060	910	360	600	200	280	1130	1180	1990	910	1380	2080	1370	1650	1848	45	40	42	32
2200	870	2405	2340	2295	36	6	52	34	2060	910	360	600	200	280	1240	1180	1990	910	1480	2180	1600	1880	1948	45	40	42	32
2400	1000	2605	2540	2495	38	6	56	34	2150	910	450	800	200	280	1340	1250	2080	980	1590	2350	1740	2020	2118	45	40	42	32
2600	1000	2805	2740	2695	40	6	60	34	2150	910	500	900	200	280	1440	1250	2080	980	1770	2470	1850	2200	2238	50	40	42	32
2800	1000	3030	2960	2910	42	6	64	37	2050	910	600	950	200	280	1560	1180	1990	1050		2640	2000	2400	2355	50	20	48	32
3000	1000	3230	3160	3110	42	6	68	37	2050	950	600	1000	200	280	1660	1180	1990	1050		2820	2160	2560	2535	50	20	48	32
3200	1200	3430	3360	3310	44	6	72	37	2150	950	700	1100	200	280	1760	1250	2080	1180		2980	2360	2760	2695	50	20	48	32
3400	1200	3630	3560	3510	46	6	76	37	2150	950	750	1200	200	280	1860	1250	2080	1180		3140	2420	2920	2855	50	20	48	32
3500	1200	3730	3660	3610	48	6	78	37	2150	950	750	1200	200	280	1910	1250	2080	1180		3210	2680	3180	2925	50	20	48	32
