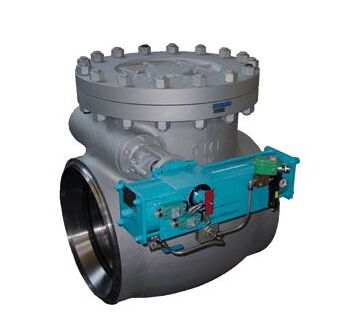

抽气式止回阀
- 型 号:H664H,CK643H
- 类 别:抽气式止回阀
- 价 格:¥面议
- 产 地:
当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
1.设计制造验收标准采用ANSIB16.34、E101或JB/T3595,强度及密封性能完全符合标准需要,真空状态下的阀门进行真空试验,整机寿命满足用户要求。
2.阀瓣设计为经摇杆与阀杆活动连接,可与阀体密封面自对对中,保证密封面吻合。
3.针对不同温度,主体材料采用碳钢或高温钢,密封面堆焊硬质合金。
4.阀门配有阻尼重锤,可平衡关闭件动力矩,防止不锤的发生。
5.阀座密封面倾斜一定角度,减少关闭时间,减轻冲击,保护设备本身和管道安全。
6.抽气止回阀阀体内腔采用流线型设计,流通能力大,减小阀门阻力。
7.执行机构为弹簧复位式气缸或液压缸,并与阀门关闭件动作相对独立,执行机构故障不影响关闭件动作。
8.关闭件开启设有限位机构,避免开启过位造成损坏。
9.气缸戒液压缸内壁涂耐磨耐蚀层,可增加寿命,减轻动作阻力,使阀门灵活、可靠。
10.执行机构配有阀门开关位置信号输出、阀门开启位置就地指示。
抽气止回阀设计制造检验标准:
设计制造标准:ASME/ANSIB16.34、E101、JB/T3595
结构长度标准:JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法兰标准:GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
试验验收标准:JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
抽气止回阀技术参数:
公称通径:DN200-1000mm
公称压力:PN0.6-10.0mpa
工作温度:200-510°C
抽气止回阀阀体材料:
阀体 阀瓣 摇杆 阀盖:WCB,WC6,WC9
阀杆:2Cr13,CrMoV
抽气止回阀结构特点:
1、密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
2、重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。
3、当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
它是连续蒸煮器的重要设备,安装在螺旋进料器的扩散管与蒸煮管之间。
用于防止料塞形成不紧密或操作不正常时蒸煮管中蒸汽与药液穿过给料器反喷。
气动止回阀由阀壳与活塞组成。
二、H664Y/CKH643H抽气止回阀主要详细参数: | ||||||
产品型号 | 压力等级 | 强度难度压力 | 密封试验压力 | 适用介质温度 | 气缸气源压力 | |
H664Y-64C6 | 6.4Mpa | 9.6Mpa | 7.1Mpa | ≤510℃ | 0.6Mpa | |
H664Y-100C6 | 10.0Mpa | 15.0Mpa | 11.0Mpa | ≤510℃ | 0.6Mpa | |
H744H-20 | 2.0Mpa | 3.0Mpa | 2.2Mpa | ≤425℃ | 0.6Mpa(液压) | |
H744H-40 | 4.0Mpa | 6.0Mpa | 4.4Mpa | ≤425℃ | 0.6Mpa | |
H744H-64 | 6.4Mpa | 9.6Mpa | 7.1Mpa | ≤425℃ | 0.6Mpa | |
三、H664Y/CKH643H抽气止回阀主要零部件材质: | ||||||
序号 | 零件名称 | 碳钢型(C) | 合金钢(I) | |||
1 | 汽缸 | A105 | A105 | |||
2 | 阀体 | WCB | WC6 | |||
3 | 阀瓣 | WCB | WC6 | |||
4 | 摇杆 | WCB | WC6 | |||
5 | 拨叉 | WCB | WCB | |||
6 | 销轴 | 2Cr13 | 304 | |||
7 | 阀盖 | WCB | WC6 | |||
8 | 加长杆和中锤 | WCB | WCB | |||
四、H664Y/CKH643H抽气止回阀主要技术参数: | ||||||
公称通径(mm) | 100~1600 | |||||
公称压力(MPa) | 0.6 | 1 | 1.6 | 2.5 | 4 | |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气压密封试验 | 0.6 | |||||
适用介质 | 水、蒸汽、煤气 |
